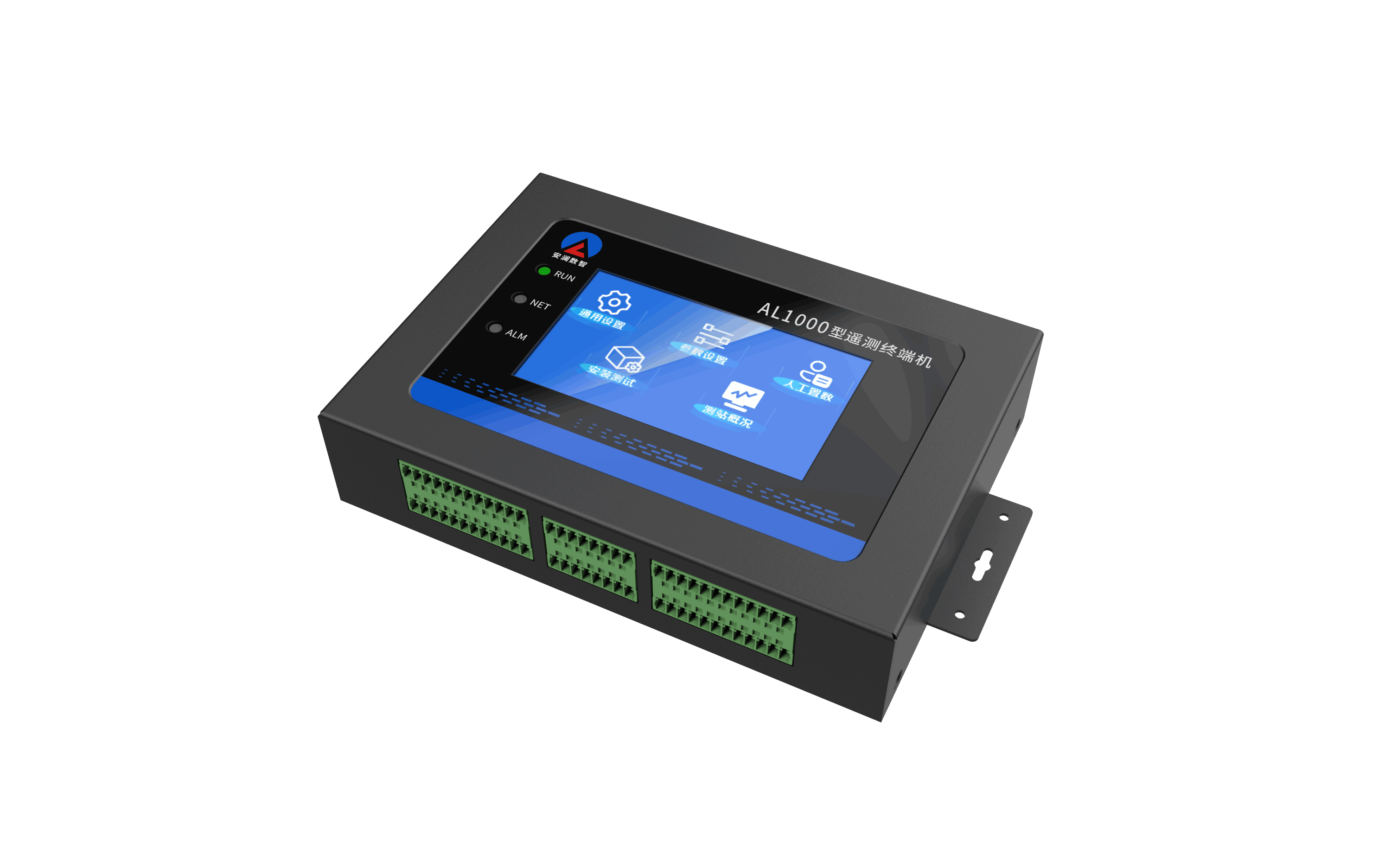

AL1000

型遥测终端（标准型）

产品通过水利部水文仪器及岩土工程仪器质量监督检验测试中心WATIC检测。可对多达32个通道的雨量、水位、流量、水质、工情和图片等数据进行实时采集和存储，通过GPRS/4G网络与中心站或数据平台进行数据交换，达到对水文水质仪表进行远程采集和控制的目标。

附送RTU-Config管理软件，软件可对终端进行参数配置、数据导出、故障诊断等操作。用户无需自建平台，选择开通Sensor-Cloud平台后，可通过移动网络对终端进行远程监控和维护，并与第三方平台进行无缝对接。

特点

· 通过触摸屏、PC或云平台对遥测机进行现场调测，方便易用
· 同时采集和存储多达32个通道要素
· 对外提供4路受控供电，模拟量/数字量仪表的数据均可以直接采集
· 每个采集要素可关联报警，并短信发送、图片抓拍和继电器动作
· 低功耗高级微控制器，满足各类场景下严苛的功耗与性能要求
· 带有测报云后台，时刻维护终端运行
· 主备信道自动切换，通信可靠性高
· 输出接口具有防止错接、反接保护
产品型号
特点
处理器

240 DMIPS Arm® Cortex®-M33低功耗高级处理器

存储

数据存储:32MB Flash

图像存储:32G TF卡(选配)

SIM卡

弹出式仓，可插入物联网卡或电话卡

人机界面

4.3英寸宽温触摸屏

3个指示灯(运行、网络、报警)

无线通信

2G/4G全网通，GSM短信

接口

1路翻斗式雨量计接口

8路开关量输入接口，兼容干节点和有源开关量输入，光电隔离

8路开关量输出;光电隔离

8路模拟量输入:兼容4-20mA和0~5VDC输入

2路RS485，波特率≤115200bps,Modbus协议

1路RS232，波特率≤115200bpss,Modbus协议

1路RS232 上位机调试接口

2路继电器输出，250ACV/30VDC 5A

输出供电

4路受控输出电源，额定电流≤3A

外接仪表

支持采集翻斗式雨量计、各类水位计、水质传感器、流量计和电子水尺等。

摄像机

最多4路串口摄像机，图片分辨力最大能达到1080p

供电电源

供电范围：7~36VDC

功耗

工作电流（自报式）：36.92mA/12VDC

工作电流（兼容式）：18.96mA/12VDC

休眠电流（自报式）：2.8mA/12VDC

休眠电流（兼容式）：4.76mA/12VDC

工作温度

-30~+75℃

工作湿度

≤95%RH

可靠性

可靠性：符合《SL180-2015水文自动测报系统设备遥测终端机》技术要求

电磁兼容性：符合《SZY203-2016水资源监测设备技术要求》、《SZY205-2016水资源监测设备技术要求》

供电防反接保护；输出供电短路保护；防腐蚀处理；接口浪涌防护

认证

《SL180-2015水文自动测报系统设备遥测终端机》认证

《SL 651-2014 水文监测数据通信规约》认证

安装方式

挂耳式安装

产品尺寸

182*129*40cm

外壳材质

SECC+喷塑

产品重量

934g

AL1000型遥测终端机使用说明书V1.1
